磁棒電感生產廠家常見的棒狀電感介紹gujing

編輯：谷景電子

棒形電感在日常生活中是一種常見的電感類型，可以稱它為R棒電感或者是磁棒電感。和其他電感的結構相比，棒形電感的結構就顯得很簡單，相信大部分的人在看到棒形電感的第一眼時，很難將它看成高精密電子元器件。在這篇文章里，小編給大家簡單介紹幾款常見的棒形電感。

一般情況下，棒形電感只有一組線組，一眼看上去就像是繞制了一組線圈在磁棒上，在磁芯兩端各有一個引腳。這種結構只是我們?nèi)粘Ｉ钪斜容^常見的，而且大家不要被它簡單的外表所迷惑，棒形電感是擁有著很高的工藝技術的！我將會在以后的文章里向大家分享關于棒形電感制造工藝的知識，這篇文章只科普它的常見類型。棒形電感的常見類型，主要有以下幾種：

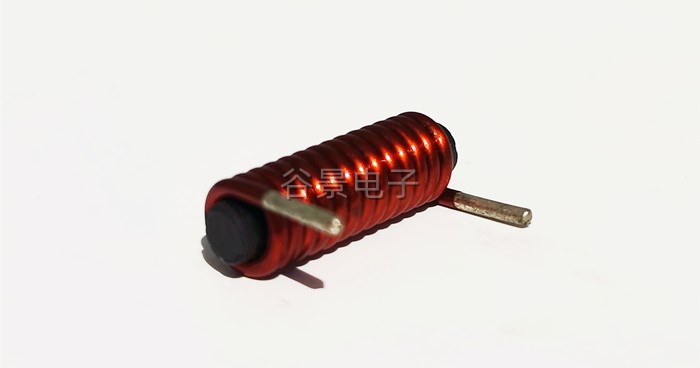

1、臥式棒形電感：料號GR2003-2R7NB，例圖如下：

此款臥式棒形電感的特點主要是小感值、大電流、耐溫高，溫升電流6A，飽和電流是8.8A，感值：2.7uH±30%。

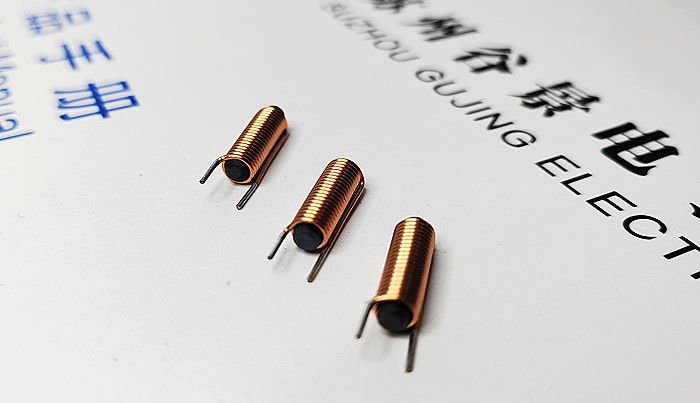

2、立式棒形電感：料號GR1504-4R0NB:

它是一款鐵氧體磁芯的棒形電感，它的溫升電流是2.3A，飽和電流4A，感值：4.0uH±30%

3、常規棒形電感：料號：GR3004-3R3NB：

這是一款常見的鐵氧體磁芯的棒形電感，它的溫升電流是6.5A，飽和電流是8A，感值：3.3uH±30%

以上三種類型的棒形電感都是非常常見的，除了給大家科普常見類型之外，我們還會在后面的文章中分享它們的特性、應用等相關內容!如果你想要了解更多棒形電感的知識，記得給我們留言！
